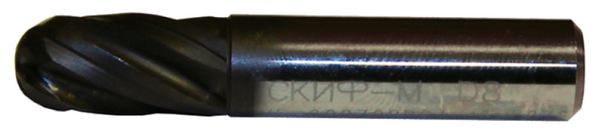

Концевая 4-х зубая полушаровая фреза

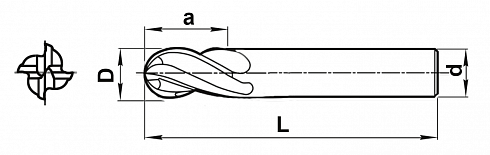

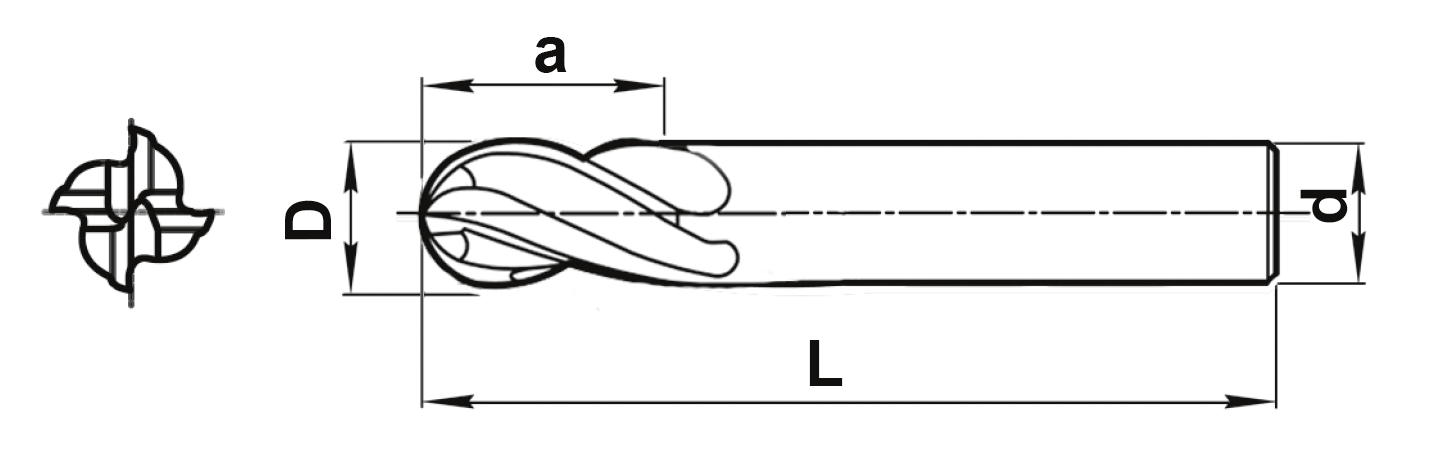

Основные размеры, мм:
| D | r | a | L | d |
|---|---|---|---|---|
| 10 | 5 | 22 | 72 | 10 |
Возможно изготовление фрезы с цилиндрическим хвостовиком с лысками типа «Weldon» (DIN 1835B). Код заказа для фрезы с хвостовиком «Weldon» - C..SB4...W, например: C-SSB406W
Иллюстрации не являются точным изображением продукции, см. описание и характеристики инструмента
Характеристики
| Серия | MT100V |
| Угол в плане, ° | 0 |
| Номинальный диаметр, мм | 10 |
| Макс. глубина резания, мм | 22 |
| Число зубъев, шт | 4 |
| Форма крепежной части | Z - цилиндрический хвостовик DIN 1835 A |
| Размер крепежной части | 10 |
| Направление резания | R - правое |
| Исполнение торца инструмента | r - радиус при вершине |
| Радиус при вершине, мм | 5 |
| Угол подъема канавки, ° | 30 |
| Общая длинна, мм | 72 |
| Покрытие | TAS - покрытие TiAlN |
| Исполнение | нормальное |
